آسانسور هیدرولیک استارت الویتور ایتالیا

امروزه استفاده از آسانسور در ساختمانهای مسکونی، کارخانجات، تجاری و… بسیار متداول و جزو لاینفک زندگی شهری گردیده است. در کشورهای پیشرفته استفاده از آسانسورهای هیدرولیک در ساختمان های مسکونی کوتاه بسیار متداول است.
بررسی آماری از نصب آسانسورهای هیدرولیکی نشان می دهد که در حدود ۷۰ % کلیه آسانسورهای فروخته شده برای ساختمان های جدید کوتاه مرتبه در آمریکا، آسانسورهای هیدرولیکی بوده است و این آسانسورها در ساختمان های جدید، چهار طبقه و یا کمتر نصب شده است، در حدود ۹۵ %کلیه آسانسورهای هیدرولیکی فروخته شده در آمریکا، از نوع اتصال مستقیم بوده اند. آسانسورهای هیدرولیکی مزایای زیر را در اختیار طراحان و بهره برداران قرار می دهد:

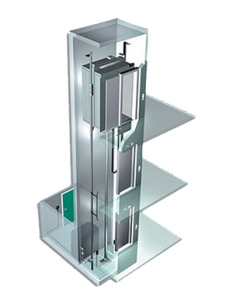

آسانسور هیدرولیک Start Elevator

مزایای آسانسور هیدرولیک

  • آسانسورهای هیدرولیکی نسبت به آسانسورهای کششی حداقل ۱۲% و حداکثر ۱۵% (در حالت مستقیم مرکزی) فضای کمتری را اشغال می‌کند.
  • از آنجا که اتصالات مکانیکی بین پاوریونیت و جک آسانسورهای هیدرولیکی را لوله‌ها و شلنگ‌ها تشکیل می‌دهند، می‌توان از این خصوصیت قابلیت انعطاف استفاده نموده و بخش پاوریونیت و موتورخانه را در محل مناسبی در شعاع ۱۲ متری جک هیدرولیک نصب نمود. از طرفی در آسانسورهای ضد جرقه می توان موتورخانه را به محل امنی انتقال داد که موجب کاهش هزینه خواهد شد.
  • در آسانسورهای هیدرولیکی نیرو و بار عمودی به اسکلت ساختمان تحمیل نمی‌کند، هزینه آهنکشی چاه کاهش می‌یابد.

آسانسور هیدرولیک نیاز به موتورخانه در بالا نداشته ولی به یک مقدار فضای بالاسری بعلت رعایت مقررات مربوطه نیاز دارد.

به نحوی كه در هیچ حالت از جمله پارگی شلنگ یا حتی تركیدگی سیلندر امكان سقوط كابین وجود ندارد.

هنگامیکه مایل به استفاده از آسانسوری با تراول‌های کوتاه و ظرفیتی بیش از دو تن هستیم، اهمیت آسانسور هیدرولیک آشکار‌تر می‌شود، زیرا که به طور اصولی سیستم‌های هیدرولیکی، دارای توان و نیروی بالا برنده قوی و راندمان مکانیکی خوب همراه با هزینه کمتر هستند. هنگامی که نیازی به سرعت‌های بالا نیست، آسانسورهای هیدرولیکی می‌توانند تا ظرفیت‌های ۲۰ تن برای نیاز عملیاتی و کار بردی خاص صنعتی و یا جابه‌جایی اجسام ثقیل را ممکن می‌سازد.

  •   موجب بهینه سازی در طراحی نقشه ساختمان می گردد.
  •   قابلیت ایزوله كردن سیستم محركه از فضاهای قابل اشتغال

از انجا که نیروی پایین آمدن آسانسورهای هیدرولیکی توسط نیروی جاذبه زمین تامین می‌شود، لذا هنگام فرود نیازی به استفاده از نیروی برق نبوده و مصرف انرژی نزدیک به صفر است. به خاطر همین خصیصه طراحی و نصب سیستم اضطراری در آسانسورهای هیدرولیکی بسیار ساده و ارزان است.

محدودیت‌های آسانسورهای هیدرولیکی

آسانسور هیدرولیک مزایای فراوانی دارند، اما همواره باید دقت شود که در کاربری‌های مناسب خود استفاده گردند. نتیجه کاربرد نا مناسب آسانسور هیدرولیک می‌تواند پر هزینه باشد. در نتیجه آگاهی و شناخت محدودیت‌های آسانسورهای هیدرولیکی برای همگان ضروری است. محدودیت‌های آسانسور هیدرولیک به شرح زیر است:

از محدودیت‌های آسانسورهای هیدرولیکی سرعت بالا است، لذا همواره برای سرعت‌های زیر ۱ متر بر ثانیه استفاده‏ می‌شوند.

به دلیل وابستگی دبی روغن به درجه حرارت، استفاده از آسانسورهای هیدرولیکی در ساختمان‌های پرترافیک توصیه نمی‌شود.

آسانسورهای هیدرولیکی، دستگاه‌هایی هستند که حرارت فراوانی را ایجاد می‌کنند، زیرا هنگام پایین آمدن آسانسور انرژی پتانسیل تبدیل به انرژی جنبشی گردیده و بخشی از آن تبدیل به حرارت می‌شود که در نتیجه درجه حرارت روغن بالا میرود.

سیستم هیدرولیک و تجهیزات مربوطه مدفون که لازمه نصب برخی از آسانسور هیدرولیک است، در معرض حملات شیمیایی، مکانیکی، و الکترولیتی قرار داشته که می‌توانند موجب نشتی سیلندرهای هیدرولیک شوند. اقدامات فراوانی در جهت جلوگیری و یا کاهش خوردگی صورت گرفته که استفاده از بسیاری از آنها امروزه متداول شده است. از متداول‌ترین اقدامات پیشگیرانه، استفاده از روکش‌های مخصوصی است که بخش‌های مدفون را از سیالات زیر زمینی و خاک که موجب خوردگی می‌شوند محفوظ نگه می‌دارد.

صدمات ​وارده به کاسه نمد‌ها و بخش پکینگ جک‌های هیدرولیکی یکی دیگر از مشکلات این نوع آسانسور‌ها است .

این آسانسورها به طور معمول برای مسافربر تا ۷ الی ۸ طبقه با جک غیرمستقیم و یا جک تلسکوپی سه مرحله ای مستقیم استفاده می شوند چون محدودیت افزایش طول جک را از لحاظ طراحی و ساخت برای سازنده ایجاد می کند.

بدلیل راندمان پائین سیستم های هیدرولیکی نسبت به کششی، از موتور با توان بالاتر جهت جابه جایی یک ظرفیت یکسان استفاده می شود که این امر باعث افزایش برق مصرفی می گردد.

خطر شل شدن طناب فولادی برای آسانسورهای با عملکرد غیرمستقیم همواره وجود دارد که وسیله ای باید در صورت بروز شل شدگی موجب توقف آسانسور و نگهداشتن آن در همین وضعیت گردد (فنر زیر کاراسلینگ).

کاربردهای مناسب آسانسورهای هیدرولیکی:

آسانسورهای هیدرولیکی روشی عالی برای انتقال عمودی در ساختمان‌های کم ارتفاع هستند. به خصوص مواقعی که نیاز به بالا بردن اجسامی با وزن زیاد داشته باشیم و سرعت آسانسور اهمیتی نداشته باشد.

مثال‌های مناسب کاربردی:

  •   دفاتر اداری دو الی سه و چهار طبقه؛
  •   ساختمان‌های مسکونی دو، سه، چهار، و پنج طبقه؛
  •   بیمارستانهای کوچک، کلینیک‌ها، ساختمان‌های بهداشتی تا سه طبقه؛
  •   کارخانجات کوتاه صنعتی که نیاز به انتقال بار و یا مواد خام از وزن‌های سبک تا بسیار سنگین دارند؛
  •   پارکینگ های طبقاتی کوچک و بزرگ؛
  •   آسانسورهای مسافری / باری در فروشگاه‌ها (تا سه طبقه)؛
  •   آسانسورهای خانگی که با برق تک فاز کار می‌کنند؛
  •   آسانسورهای پانوراما در هتل‌ها و مراکز تجاری؛
  •   آسانسورهای ویژه صنعتی که قابلیت انتقال موتورخانه به منطقه امن و غیرقابل اشتعال اهمیت داشته باشد؛
  •   آسانسورهای خاص که به جای کابین از پلتفرم استفاده می‌شود از جمله سن تئاتر، دسترسی به بازرسی هواپیما، بارانداز.

مثال‌های نامناسب کاربردی:

  •   اغلب فروشگاه‌های بزرگ چندین طبقه‌ای با ترافیک بالا
  •   بیمارستان‌های بیش از چهار طبقه و پرترافیک
  •   برج‌های مسکونی که نیازمند آسانسورهای بالای ۱ متر بر ثانیه هستند.
