پاوریونیت الکترونیکی (HSE)

By

سیستم HSE استارت الویتور

سیستم HSE توسط start elevator به منظور دسترسی به تقاضای جدید بازار و آخرین استانداردهای ایمنی برای آسانسور ایجاد شد. پاور یونیت الکترونیکی HSE  شامل گروه شیرآلات هیدرولیک، سنسورهای جریان، موقعیت شیر، دما و فشار و یک برد الکترونیکی می باشد. گروه شیرآلات مدل HSE  نتیجه آزمایشات طولانی start elevator در تولید گروه شیرآلات motorized با تنظیم الکترونیکی می باشد. این گروه شیرآلات از یک استپر موتور (بیشترین استفاده از استپر موتور زمانی است که دقت و کنترل بالایی احتیاج است) به عنوان فعال کننده‏ کنترل سرعت استفاده می کند.

HSE

HSE 250

Pressure

Range bar

Temperature

Range

Flow Range

l/min

Type

10 – 45

10 – 60

20 – ۲۵۰

Hse 250

Hse 700

Pressure

Range bar

Temperature

Range

Flow Range

l/min

Type

10 – 45

10 – 60

250 – ۷۰۰

Hse 700

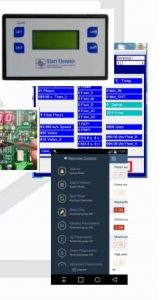

برد کنترل الکترونیکی

برد کنترل الکترونیکی یا برد کنترل آسانسور

  •   قابلیت اتصال برد به کامپیوتر ، USB  ، SD و WI-FI
  •   تمامی پارامترها توسط کامپیوتر ، کی برد ، تلفن هوشمند یا تبلت قابل تغییرند.

ویژگی های پاوریونیت الکترونیکی

قابلیت اعتماد

  •   هیچ تنظیمات مکانیکی در این مدل به کار نرفته است.
  •   در این مدل احتیاجی به فیلتر بیشتر روغن نسبت به شیرآلات قدیمی هیدرولیکی وجود ندارد ( برای جلوگیری از افزایش و کاهش ناگهانی سرعت یک فیلتر نیاز است، در این مدل جایگزین این فیلتر یک استپر موتور شده است ).
  •   شیرهایی که مسئول ایمنی جهت پایین هستند آبکاری شده اند.
  •   تغییرات دما و بار تاثیری رو حرکت ندارد.
  •   روش های تست ربچرولو پیستون و تنظیم فشار ناشی از اضافه بار در این مدل یکپارچه شده است.
  •   امکان ذخیره و بازگردانی پارامترهای اجرایی بر روی کارت حافظه وجود دارد.

دقت

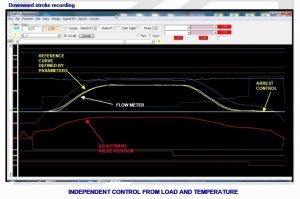

نمودار ضبط حرکت جهت پایین ( عدم وابستگی کنترل به بار و دما )

  •   نمودار زرد رنگ حاصل از تنظیم پارامترها می باشد (افزایش و کاهش سرعت یکسان است).
  •   نمودار سفید افزایش جریان است.
  •   در این سیستم میزان اختلاف LEVEL ماکزیمم ۳mm است.



نرمی حرکت

در این مدل پارامترهای عملیاتی مستقل از جهت بالا، پایین و تمام مراحل عملیات (معمولی، releveling و تعمیر و نگهداری) هستند.

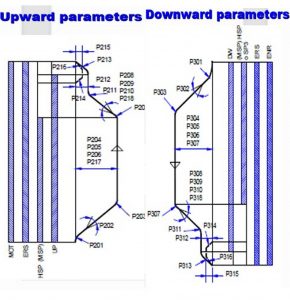

  •   پارامتر برای سرعت، m  برای شتاب، کاهش سرعت و توقف (هنگام تغییرات شدید) با  توجه به شتاب نسبی به صورت درصدی بیان می شود.

ایمنی ​

  •   گروه شیرآلات مدل HSE به منظور فراهم کردن سیگنال READY و ERROR برای تابلو فرمان،  مدیریت سنسورهای موقعیت شیرها و سنسورهای دما و فشار را فراهم می کند. علاوه بر این بیشینه‏ای از گزارشات و خطاها نیز وجود دارد.

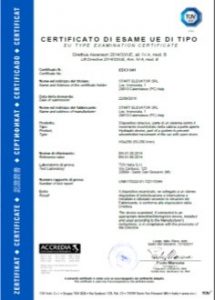

  •   گروه شیرآلات مدل HSE به عنوان یک قطعه ی ایمنی در برابر حرکات غیر قابل کنترل کابین در جهت پایین (UCM) گواهی شده است.
  •   سیستم HSE به عنوان یک جز از UCM ، دو بررسی متوالی از عملکرد شیرها را که از سقوط غیر عمدی کابین جلوگیری می کند را فراهم می کند( ایمنی دوگانه).



تجهیزات

  •   پمپ دستی مجتمع شده با شیر اضطراری
  •   شیر اضطراری با حداقل فشار
  •   دریچه شیر برای خروجی گروه شیرآلات
  •   دو نمایش عددی برای سیگنال های خطا و تجسم مراحل عملیاتی (نمایش کامل تمامی خطاها)
  •   انتخاب گر با ۱۰ موقعیت به منظور انجام توابع تست و مدیریت قطعات کمکی
  •   اتصال برای ترمینال برنامه نویسی
  •   آماده سازی برای ماژول اتصال بدون سیم با اپلیکیشن برنامه نویسی اختصاصی برای سیستم های اندروید و IOS (ماژول یک سری عناصر پایه در کنار هم که مفهوم کلی دارند).
  •   اتصال CAN-BUS با تابلو فرمان و سیستم های چند شیر به منظور کاهش سیم کشی ( CAN-BUS شبکه ای کنترلی که اجازه می دهد که میکروکنترل ها بدون کامپیوتر میزبان با یکدیگر ارتباط برقرار کنند).
  •   قابل تنظیم برای عملیات در جهت بالا توسط یک دستگاه VVVF

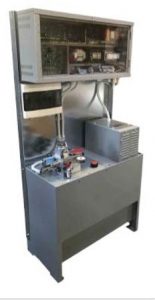

سیستم HSE Combo

پیشنهاد می شود که از یک سیستم کامل پاوریونیت الکترونیکی با تابلو الکترونیکی استفاده شود.
