آسانسور خودروبر

آسانسور خودروبر از بزرگ ترین تیپ آسانسور ها می باشد که جهت حمل خودرو به طبقات از آن استفاده می گردد. آسانسور ماشین بر از لحاظ ارتفاع محدودیت ندارد ولی بهتر است تا ارتفاع سه طبقه از سیستم هیدرولیک و بالاتر از آن از سیستم کششی استفاده گردد.

آسانسور هیدرولیک خودرو بر

هنگامیکه مایل به استفاده از آسانسوری با تراول‌های کوتاه و ظرفیتی بیش از دو تن هستیم، اهمیت آسانسورهای هیدرولیکی آشکار‌تر می‌شود، زیرا که به طور اصولی سیستم‌های هیدرولیکی، دارای توان و نیروی بالا برنده قوی و راندمان مکانیکی خوب همراه با هزینه کمتر هستند. هنگامی که نیازی به سرعت‌های بالا نیست، آسانسورهای هیدرولیکی می‌توانند تا ظرفیت‌های ۲۰ تن برای نیاز عملیاتی و کار بردی خاص صنعتی و یا جابه‌جایی اجسام ثقیل را ممکن می‌سازد.

مزایای آسانسور های ماشین بر  هیدرولیک

  •   ضریب ایمنی بالا
  •   حرکت نرم و کم صدا
  •   بدون نیاز به موتورخانه در بالا
  •   فشار کم تر به سازه ساختمان
  •   صرفه جویی در فضا ساختمان
  •   قیمت تمام شده کم تر
آسانسور خودروبر

روش های ‏ اجرا آسانسور خودروبر هیدرولیک

آسانسور خودروبر هیدرولیک مستقیم

  •   مستقیم از زیر

            ۱٫پرقدرت و ساده

           ۲٫حداقل فواصل فضای ایجاد شده

           ۳٫کم ترین عرض چاه مورد نیاز

در کف چاه حفره ای برای استقرار جک به قطر ۵۰cm در مرکز ثقل کابین تعبیه می‏ گردد. که عمق آن برای جک یک مرحله ای برابر (طول مسیر حرکت + ۵۰ cm ) و برای جک دو مرحله ای برابر ( ۲/ حرکت مسیر طول+ ۵۰ cm ) است.

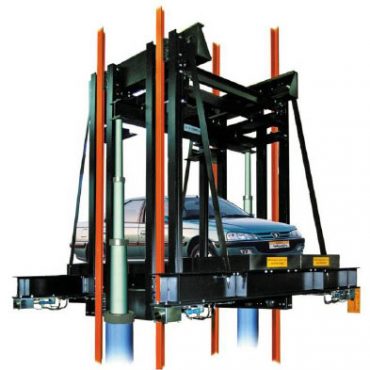

  •   مستقیم از بغل با دو جک

تعداد جک مورد نیاز دو عدد

نیاز به حفر چاه در حدود ۲ متر کم تر از حالت مستقیم از زیر

آسانسور خودروبر

آسانسور خودروبر هیدرولیک غیر مستقیم با دو جک

     ۱٫ تعداد جک مورد نیاز دو عدد

     ۲٫ بدون نیاز به حفر چاه

     ۳٫ نیاز به کارسلینگ مجهز به پاراشوت

     ۴٫ نیاز به عرض چاه بیشتر

آسانسور خودروبر

فضا لازم برای آسانسورهای خودروبر

ابعاد کابین در آسانسورهای خودرو بر معمولا به عرض ۲۵۰ تا  ۲۸۰  و طول ۵۰۰ تا ۶۰۰ سانتیمتر می‏ باشد.

فضای مورد نیاز برای چاه آسانسور خودروبر به صورت زیر است:

عرض کابین + ۶۰  تا ۱۰۰ cm = عرض چاه

طول کابین + ۲۰  تا ۵۰ cm = طول چاه

آسانسورهای هیدرولیک خودروبر – ابعاد مفید

وزن خودرو و کابین

۵۰۰۰ kg

ابعاد

عرض

۲۵۰ cm

طول

۵۰۰ cm

ارتفاع

۲۲۰ cm

ابعاد چاه برای جک مستقیم از زیر

عرض

۳۱۸ cm

طول

۵۲۰ cm

ابعاد چاه برای دو جک غیرمستقیم

عرض

۳۴۰ cm

طول

۵۲۰ cm

عمق چاله پایین آسانسور



۱۳۰ cm

بلندی کف آخرین طبقه تا سقف چاه



۳۰۰ cm
